Proyek Valentineheart
Assalamu’alaikum
teman.
Kali ini
saya akan menjelaskan cara membuat Valentineheart light.
Setelah
browsing panjang akhirnya saya temukan valentineheart ini.
Proyek ini berkedip 18 LED pada tiga tingkat
yang berbeda dan kita dapat menggunakan ini
untuk membuat Valentineheart
eye-catching. Sirkuit tetap sederhana (dan murah) dengan menggunakan IC
4060B yang merupakan counter dan osilator (jam) dalam satu paket. Sirkuit
memerlukan pasokan 9V, seperti baterai PP3. Itu tidak akan bekerja dengan
tegangan rendah dan tegangan yang lebih tinggi akan menghancurkan LED.
Resistor
variabel preset dapat digunakan untuk menyesuaikan osilator frekuensi dan ini
menentukan tingkat flash LED. IC membatasi arus ke dan dari output yang
jadi LED dapat dihubungkan dengan aman tanpa resistor seri untuk membatasi
arus. Bagian stripboard dari sirkuit mudah untuk membangun tetapi kabel
untuk LED membutuhkan perawatan sehingga memberikan petunjuk rinci di bawah
ini.

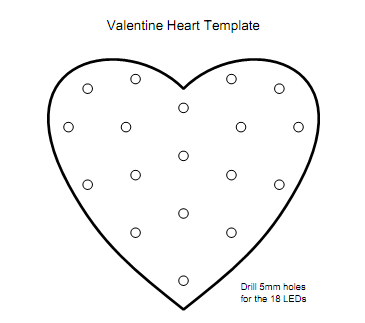

Cetak dan lem tamplate berikut ke
kartu tebal, hardboard dll.
Peringatan!
Menggunakan baterai (atau catu daya) dengan tegangan yang lebih tinggi daripada 9V akan menghancurkan LED.
Dapat Anda lihat dari diagram sirkuit tersebut (di bawah) 6 LED yang terhubung dalam seri antara + 9V pasokan dan 0V.Setiap LED membutuhkan sekitar 2V di atasnya cahaya, jadi menggunakan tegangan tentang 12V (= 6 × 2V) atau lebih akan membuat perilaku LED langsung, terlepas dari 4060B IC. Dengan tidak resistor seri untuk membatasi arus ini akan menghancurkan LED.
Menggunakan baterai (atau catu daya) dengan tegangan yang lebih tinggi daripada 9V akan menghancurkan LED.
Dapat Anda lihat dari diagram sirkuit tersebut (di bawah) 6 LED yang terhubung dalam seri antara + 9V pasokan dan 0V.Setiap LED membutuhkan sekitar 2V di atasnya cahaya, jadi menggunakan tegangan tentang 12V (= 6 × 2V) atau lebih akan membuat perilaku LED langsung, terlepas dari 4060B IC. Dengan tidak resistor seri untuk membatasi arus ini akan menghancurkan LED.
Bahan yang diperlukan
- resistor: 10k, 470k
- preset: 47k (ini bisa menjadi 100k
jika diperlukan)
- kapasitor: 0.1µF
- 4060B IC
- 16-pin DIL soket untuk IC
- LED × 18, 5mm diameter, merah
(atau setiap campuran merah, oranye, kuning dan hijau)
- on/off switch
- baterai klip untuk 9V PP3
- stripboard 13 baris × 18 lubang
Tata letak Stripboard
Membangun sirkuit
- Mulai dengan menyolder komponen ke
stripboard seperti yang ditunjukkan dalam diagram di atas. Melakukan tidak memasukkan 4060B IC
pada tahap ini.
Menyusun
LED:
- Potong bentuk yang cocok dari kaku
kartu (atau serupa bahan), seperti Valentineheart template.Cat atau warna
kartu pada tahap ini jika diperlukan.
- Rencana tata letak LED 18
(disarankan posisi ditandai pada template).
- 5mm lubang bor untuk LED -
menempatkan kartu pada sepotong kayu memo untuk melakukan hal ini tanpa
merusak kartu atau tabel.
- Mendorong LED ke dalam lubang,
mereka harus cocok cukup ketat dan lem tidak boleh diperlukan.
- Label LED D1 - D18 secara acak di
bagian belakang kartu.
Kabel LED:
Menggunakan
terdampar kawat untuk semua sambungan LED dan solder semua kabel dekat LED
tubuh sehingga mengarah dapat dipotong pendek kemudian.
Warna kawat
disarankan untuk menghindari kebingungan, tetapi kita dapat menggunakan warna lain jika kita inginkan, listrik tidak akan
keberatan! Misalnya kita dapat menggunakan merah dan hitam seperti yang
disarankan, tetapi pengganti kuning dan putih untuk biru dan hijau yang
disarankan.
7. Potong semua LED pendek mengarah menjadi
sangat singkat untuk memudahkan identifikasi
- Hubungkan merah kawat untuk
menghubungkan semua petunjuk panjang D1, D2, dan D3.
Ingatlah untuk solder kabel dekat LED tubuh sehingga memimpin panjang dapat dipotong pendek kemudian. - Hubungkan kabel hitam untuk menghubungkan
semua pendek mengarah D16, D17 dan D18.
- Menggunakan potongan-potongan 3 biru kawat untuk
menghubungkan:
- D7 pendek - panjang D10
- D8 pendek - panjang D11
- D9 pendek - panjang D12
- Gunakan 12 buah hijau kawat untuk
menghubungkan:
- D1 pendek - panjang D4
- D4 pendek - D7 panjang
- D2 pendek - panjang D5
- D5 pendek - panjang D8
- D3 pendek - panjang D6
- D6 pendek - panjang D9
- D10 pendek - panjang D13
- D13 pendek - panjang D16
- D11 pendek - panjang D14
- D14 pendek - D17 panjang
- D12 pendek - panjang D15
- D15 pendek - panjang D18
- Hubungkan kabel merah dari papan sirkuit ke
kabel merah pada Valentineheart (terhubung ke setiap titik yang
nyaman).
- Hubungkan kabel hitam dari papan sirkuit ke
kabel hitam pada Valentineheart (terhubung ke setiap titik yang
nyaman).
- Sambungkan kabel biru 3 dari papan sirkuit
untuk masing-masing kabel biru 3
pada Valentineheart, mereka mungkin dapat terhubung dalam urutan
apapun.
- Hati-hati memeriksa semua kabel.
- Memangkas panjang LED Lead.
- Pasang 4060B ke pemegang.
- Menghubungkan baterai 9V dan
menghidupkan.
- Menggunakan obeng kecil,
menyesuaikan 47 k preset variabel resistor memberikan tingkat flash yang
cocok untuk LED.
Peringatan!
Menggunakan baterai (atau catu daya) dengan tegangan yang lebih tinggi daripada 9V akan menghancurkan LED.
Dapat Anda lihat dari diagram sirkuit tersebut (di bawah) 6 LED yang terhubung dalam seri antara + 9V pasokan dan 0V.Setiap LED membutuhkan sekitar 2V di atasnya cahaya, jadi menggunakan tegangan tentang 12V (= 6 × 2V) atau lebih akan membuat perilaku LED langsung, terlepas dari 4060B IC. Dengan tidak resistor seri untuk membatasi arus ini akan menghancurkan LED.
Menggunakan baterai (atau catu daya) dengan tegangan yang lebih tinggi daripada 9V akan menghancurkan LED.
Dapat Anda lihat dari diagram sirkuit tersebut (di bawah) 6 LED yang terhubung dalam seri antara + 9V pasokan dan 0V.Setiap LED membutuhkan sekitar 2V di atasnya cahaya, jadi menggunakan tegangan tentang 12V (= 6 × 2V) atau lebih akan membuat perilaku LED langsung, terlepas dari 4060B IC. Dengan tidak resistor seri untuk membatasi arus ini akan menghancurkan LED.

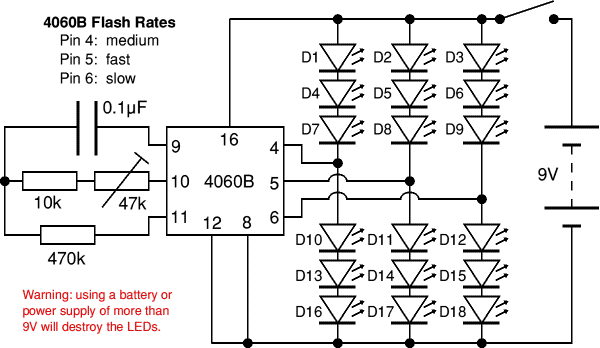

Diagram sirkuit
Ini demo hasil jepretnya
